O QUE É UM FPSO Plataformas Petrolíferas: Estruturas Essenciais para a Extração de Petróleo Offshore

Plataforma Mars, com 990,6 metros de
altura é uma das maiores estruturas do planeta.

Uma plataforma petrolífera, também conhecida como plataforma offshore, é uma imponente estrutura utilizada na perfuração em alto mar. Estas plataformas abrigam trabalhadores e equipamentos necessários para a perfuração de poços no leito oceânico, visando a extração de petróleo e gás natural. Além disso, as plataformas processam os fluidos extraídos e transportam os produtos por navio até a costa. As plataformas podem ser fixadas ao solo marinho, constituir ilhas artificiais ou flutuar, dependendo das condições e necessidades.

Tipos de Plataformas Petrolíferas

As plataformas petrolíferas podem ser categorizadas com base na finalidade e na profundidade da água onde atuam:

Tipo de plataformas petrolíferas

1. Plataformas Fixas: Preferidas para campos em lâminas d'água de até 200 metros. Compostas de estruturas modulares de aço, instaladas sob jaquetas fixadas ao fundo do mar com estacas. Estas plataformas são projetadas para suportar todos os equipamentos de perfuração, estocagem e alojamento de pessoal. O petróleo ou gás extraído é enviado para terra via oleodutos e gasodutos.

2. Plataformas Autoelevatórias (Jack-up rigs): Constituem uma balsa com pernas que se movem para baixo até atingir o fundo do mar, elevando a plataforma acima da água. Usadas para perfuração em lâminas d'água de 5 a 130 metros, são transportáveis por rebocadores ou propulsão própria.

3. Plataformas de Pernas Atirantadas (Tension-Leg Platforms - TLP): Unidades flutuantes com estrutura semelhante à semissubmersível, mas ancoradas por tendões fixos ao fundo do mar. Utilizadas para produção de petróleo com operações semelhantes às das plataformas fixas.

4. Plataformas Semissubmersíveis: Compostas de um ou mais conveses apoiados em flutuadores submersos. Utilizam sistemas de ancoragem ou posicionamento dinâmico para manter a posição estável durante a perfuração. Preferidas para perfuração de poços exploratórios devido à sua mobilidade.

5. Navios-sonda: Projetados para perfuração de poços submarinos com torre de perfuração central e sistema de posicionamento que anula os efeitos do vento, ondas e correntes. Ideais para perfuração em águas profundas.

6. Sistemas Flutuantes de Produção (Floating Production Systems - FPS): Navios de grande porte que produzem, processam e armazenam petróleo e gás natural. Equipados com plantas de processo, podem ser ancorados ou usar sistemas de posicionamento dinâmico (DP). Exemplos incluem FPOs, FPSOs e FSUs.

FPSO Sevan Piranema

O FPSO Sevan Piranema é uma plataforma com formato circular, projetada pela Sevan Marine. Este design revolucionário oferece maior estabilidade e menor custo de construção, sendo adequado para campos petrolíferos de baixa produção em águas profundas. Construído na China e terminado na Holanda, opera no campo de Piranema, Sergipe, desde 2007.

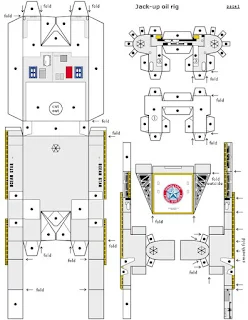

PaperToy da Plataforma Jack-up

Aproveite o modelo de papel gratuito para imprimir e montar sua própria plataforma jack-up. Esta combinação de plataforma de perfuração e barcaça flutuante é usada para perfuração exploratória e serviços offshore.

Link para impressão: PaperToy - Plataforma de Petróleo Jackup

Vídeo Explicativo

Para uma compreensão visual das plataformas petrolíferas e suas operações, assista ao vídeo informativo.
